Rapidumujo High Quailty Nema 14 Malalta Bruo2.4 OHMS 24 V 1.5 Nm Senbrosa Motoro
Specifoj
| Produkta Nomo | Rapidumujo Senbrosa Motoro |
| Tensio | 24 V |
| Taksita Rapido | 94 RPM |
| Taksita Tordmomanto | 1,5 Nm |
| Radiala Ŝarĝo （10mm de flanĝo） | ≤120 |
| Efikeco | 65%-81% |
| Izola klaso | B |
| Plumba Drato | 4 |
| Pezo | 0.4KG |
| Min.500VC DC Winding Tipo Stelo | |
| Potenco de eligo | 15W |
| Atestado | CE ROHS ISO |
Priskribo de la produkto
Ĉi tiu Nema 14 senbrosa rapidumujo-motoro kun Ekstera diametro 36mm kaj 24V taksita tensio, integris planedan rapidumujon de 76:1.Ĝi estas bona solvo por aplikoj.
La alt-efikecaj planedaj rapidumujoj estas dezajnitaj por rekta muntado sur senbrosaj motoroj kaj estas karakterizitaj per tre alta potenca denseco kaj malalta torda reago.La alta nivelo de efikeco igas ĉi tiujn rapidumujojn perfektaj por S1 daŭra funkciado kaj tial por uzo en presaj maŝinoj, ekzemple.En kombinaĵo kun la dinamikaj servomotoroj, ili atingas la plej altajn rapidecojn, akcelojn kaj optimuman poziciiga precizecon.La unu-ŝtupaj aŭ du-ŝtupaj rapidumujoj povas esti liveritaj kun laŭvola glata ŝafto aŭ klavvojo kaj ankaŭ kun reduktita torda kontraŭreago, se necese.
Elektra Specifo
| Motora Parto | 36BLY01A-AG76 | |
| Rezisto | OHMOJ | 2.4 |
| Nominala Tensio | VDC | 24 |
| Senŝarĝa Rapido | Rpm | 8900 |
| Senŝarĝa Kurento | Apms | 0.5 |
| Taksita Rapido | Rpm | 7100± 200 |
| Taksita Tordmomanto | Nm | 0.03 |
| Tordmomanto | Nm/A | 0.015 |
| Reen EMF-konstanto | V/kRPM | 1.6 |
| SPECIFICADOJ DE MOTOROJ KUN PLANETA ILADO | ||
| Taksita Tordmomanto | Nm | 1.5 |
| Taksita Rapido | Rpm | 94 |
| Proporcio | 76:1 | |
* Produktoj povas esti personecigitaj laŭ speciala peto.
Drataron diagramon
| FUNKCIO | KOLORO | |
| +5V | RUĜA | UL3226 26AWG |
| HALO A | BLUA | |
| HALO B | VERDA | |
| HALO C | BLANKA | |
| GND | NIGRA | |
| FAZO A | RUĜA | UL1330 22AWG |
| FAZO B | FLAVA | |
| FAZO C | NIGRA |
Mekanika Dimensio
Planeda Rapidumujo 36mm
| Loĝmaterialo | Lagro ĉe eligo | Radiala ŝarĝo (10 mm de flanĝo) N | Ŝafto aksa ŝarĝo (N) | Ŝafto prem-konforma forto maksimuma (N) | Radiala ludo de ŝafto (mm) | Puŝa ludo de ŝafto (mm) | Kontraŭreago ĉe senŝarĝo (°) |
| Pulvora metalurgio | Manikaj Lagroj | ≤120 | ≤80 | ≤500 | ≤0,03 | ≤0,1 | ≤1.5 |
| Planeda Rapidumujo 36mm | |||
| Reduktoproporcio | Momenta alleblas ŝarĝo (Nm) | Longo (mm) | Nombro da ilartrajnoj |
| 1/4 | 1.0 | 24.8 | 1 |
| 1/5 | |||
| 1/16 | 3.5 | 32.4 | 2 |
| 1/20 | |||
| 1/25 | |||
| 1/53 | 7.5 | 41.9 | 3 |
| 1/62 | |||
| 1/76 | |||
| 1/94 | |||
| 1/117 | |||
Produkta Apliko

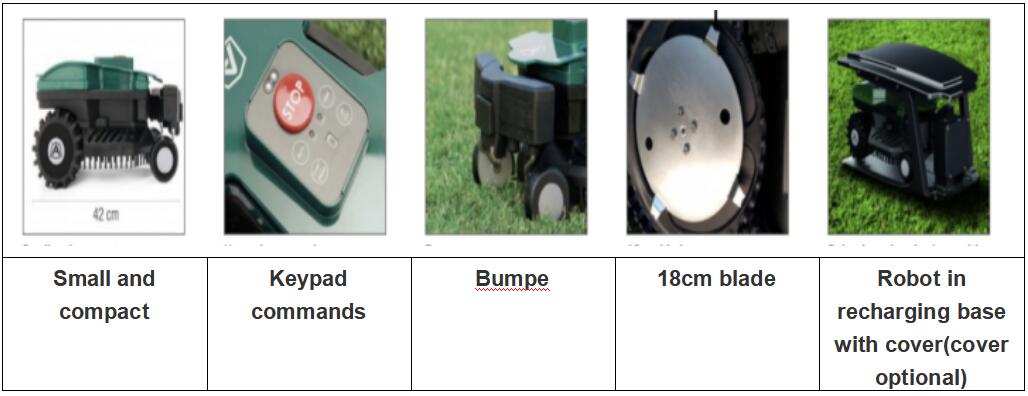

APPLIEN EN GAZOTONDILO-ROBOTOJ
94 RPM
1.5NM
Avantaĝo de senbrosa rapidummotoro:
Alta tordmomanta eligo
Reduktita rapido
Malalta bruo
Preciza poziciigo
Kompakta en grandeco
Avantaĝo de senbrosa motoro:
Alta efikeco
Kurante glate
Preciza poziciigo
