110mm Nema42 Hybrid Stepper Motor 3 Wires 1.2 Step Angle
مشخصات
| د محصول نوم | هایبرډ سټیپر موټور |
| د ګام دقت | ± 5٪ |
| د تودوخې لوړوالی | 80 ℃ اعظمي |
| د موصلیت مقاومت | 100MΩ Min.500VC DC |
| محیطي تودوخه | -20℃~+50℃ |
| ډایالټریک ځواک | 500VAC 1 دقیقه |
| میکس ریډیل ځواک | 330N (20mm د مخکینۍ فلج څخه) |
| مکس محوری ځواک | 100N |
| د ګام زاویه | 1.2° |
| د لیډ تار شمیره | 3 |
د تولید ځانګړتیاوې
110mm Nema42 Hybrid Stepper Motor 3 Wires 1.2 Step Angle
د NEMA42 ګامینګ موټور له 10Nm څخه تر 20Nm پورې لوی توقیف لرونکی تورک لري، او د ګام زاویه یې 1.2° ده
د هایبرډ سټیپر موټور د متغیر لیوالتیا او دایمي مقناطیس ډوله موټرو ترکیب دی.د هایبرډ سټیپر موټور روټر د دایمي مقناطیس سټیپر موټور په څیر په محوري ډول مقناطیس شوی ، او سټیټر په بریښنایی مقناطیسي ډول د متغیر زړه راښکونکي سټیپر موټور په څیر انرژي لري.سټیټر او روټر دواړه څو غاښونه لري.
د بریښنا مشخصات
| موډل | د ګام زاویه (°/STEP) | LEAD تار (نه.) | ولټيج (و) | اوسنۍ (A/PHASE) | مقاومت (Ω/PHASE) | INDUCTANCE (MH/PHASE) | د تورک ساتل (NM) | د موټرو لوړوالی L(MM) | د موټرو وزن (کيلوګرام) |
| 110BYGH350A-001 | 1.2 | 3 | 6.0 | 4.3 | 1.4 | 9.2 | 10 | ۱۲۰ | 6.5 |
| 110BYGH350B-001 | 1.2 | 3 | 10.2 | 6.0 | 1.7 | 12.0 | 15 | ۱۴۸ | 7.4 |
| 110BYGH350C-001 | 1.2 | 3 | 13.4 | 6.4 | 2.1 | 14.8 | 19 | ۱۸۲ | 9.8 |
| 110BYGH350D-001 | 1.2 | 3 | 20.0 | 6.9 | 2.9 | 22.0 | 20 | ۲۱۶ | 11.7 |
* محصولات د ځانګړي غوښتنې له مخې تنظیم کیدی شي.

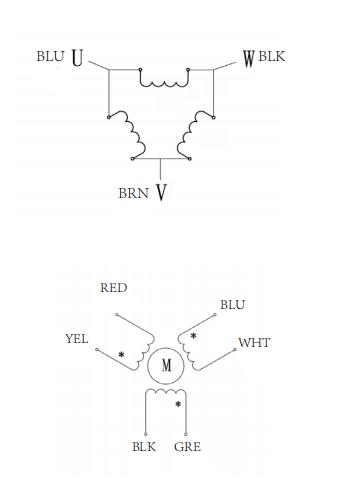

د سیم کښۍ ډیاګرام

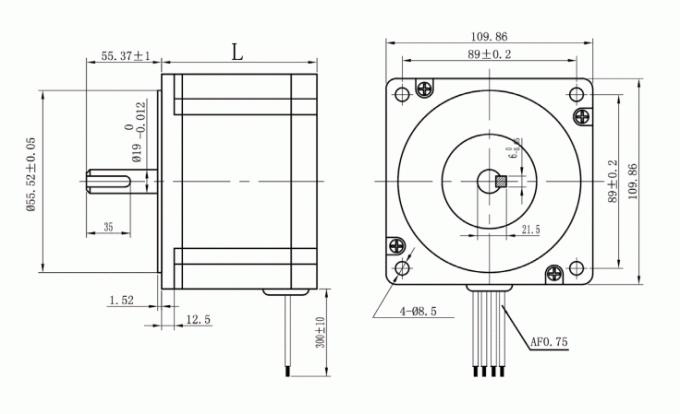

میخانیکي اړخ
